Tonelaje requerido para perforar agujeros

Deja una respuesta

Los cilindros pueden ser utilizados para numerosos trabajos de perforar agujeros en hojas metálicas, ribeteado, marcado, acuñado, u otros. Puede hacerse una aproximación de la fuerza del cilindro requerida para cortar hojas de metal usando éste método:

1. Encuentre la longitud del corte que va a hacer, en pulgadas. Multiplique esto por el espesor del material a ser perforado, también en pulgadas. Este es el número de pulgadas cuadradas a ser cortadas o perforadas.

2. Encuentre la fuerza de corte a ser requerida multiplicando el número de pulgadas cuadradas a ser cortadas por la resistencia al corte del material, se pueden usar los valores en la tabla de abajo para hacer aproximaciones.

Ejemplo: Calcular la fuerza para perforar un agujero rectangular de 1/4″ x 3/8″ en un material que tiene una resistencia al corte de 25,000 PSI.

Solución: Perímetro del agujero es 1.25″. Área a ser cortada 1.25 x .1163. Fuerza = .1163  x 25,000 = 2906 Libras.

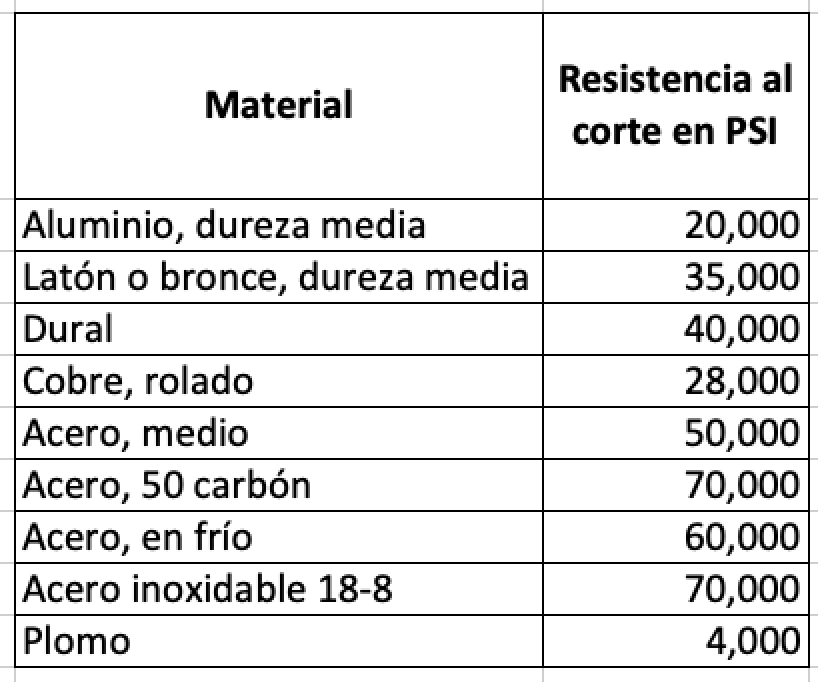

Resistencia al corte | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Resistencia al corte | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Cilindros industriales de cabeza cuadrada

Deja una respuesta

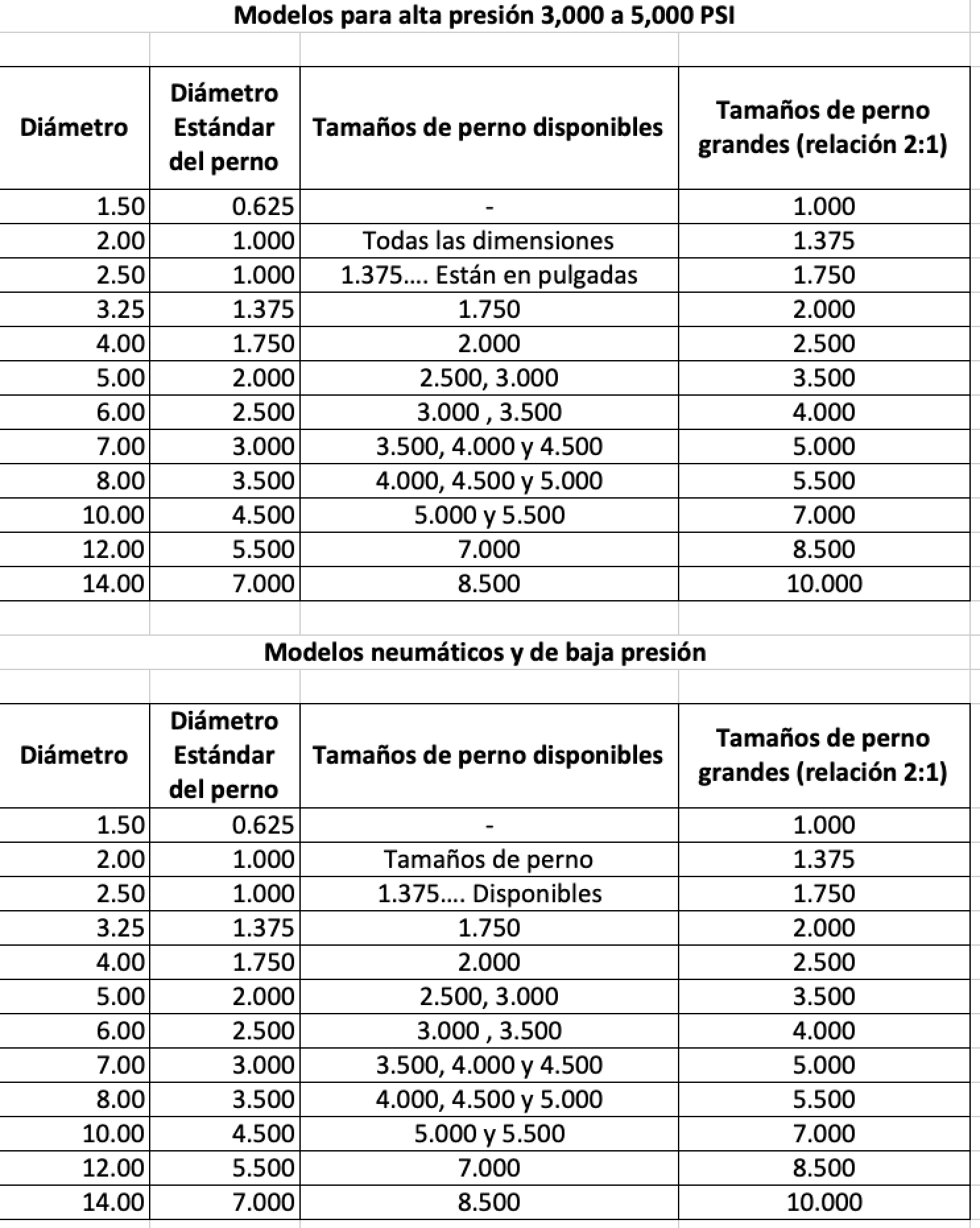

Las tablas de abajo muestran las combinaciones de diámetro y de perno de cilindro adoptadas como estándar por los fabricantes de la mayoría de los cilindros industriales de cabeza cuadrada fabricados en Estados Unidos. Los datos de esta tabla fueron tomados del ANSI B93.8.

En ambas tablas, los tamaños de diámetro estándar son mostrados en la columna de la izquierda. Después, el tamaño estándar de perno para cada diámetro es mostrado en la columna siguiente. La columna de la derecha muestra el tamaño del perno más grande que está disponible para cada diámetro de pistón.

Tabla de cilindros industriales de cabeza cuadrada | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Tabla de cilindros industriales de cabeza cuadrada | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Cables eléctricos y flechas de flujo

Deja una respuesta

Cables Eléctricos

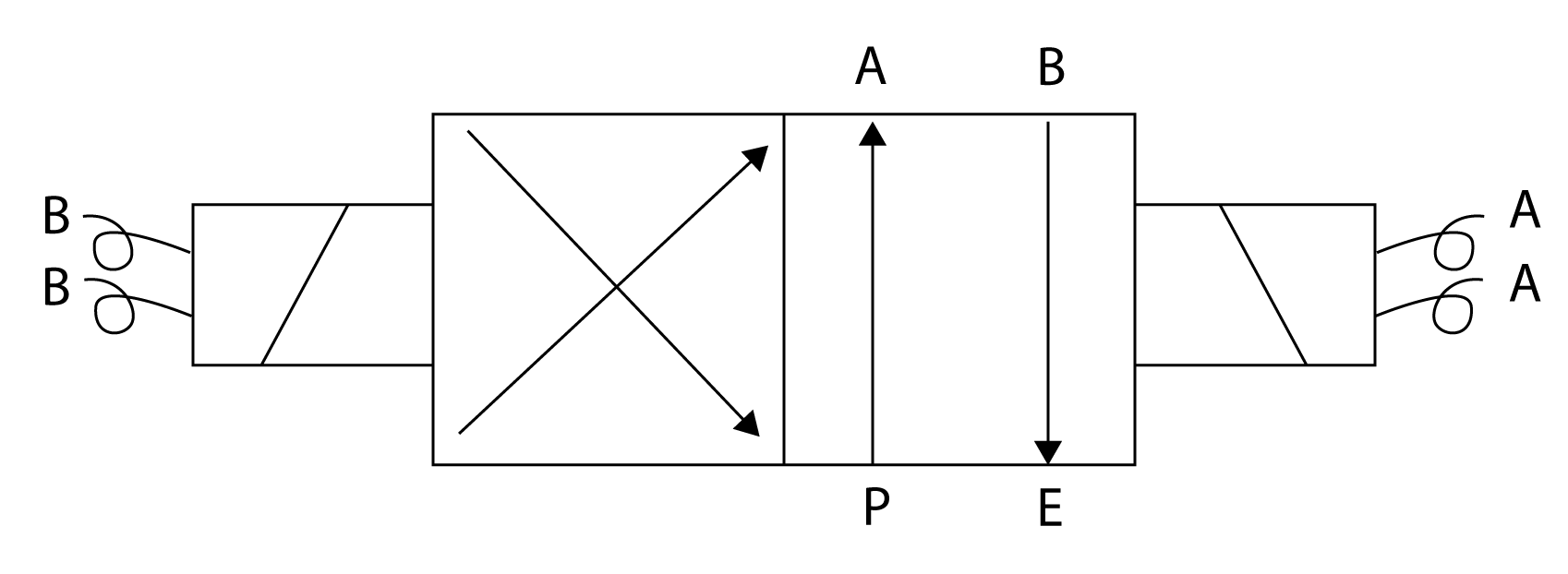

Todos los cables de las solenoides de una válvula deben estar identificados, cuando no se pueda identificar visualmente de donde se originan.

Se recomienda, que todos los cables deben identificarse en todos los casos. Deben ser marcados con el mismo símbolo que el puerto del cilindro que se presuriza cuando se energiza la bobina.

Ejemplo:

Cables eléctricos

Cables eléctricos

Flechas de flujo

Una flecha sencilla () es suficiente para indicar la dirección del flujo privilegiado.

Una flecha sencilla () es suficiente para indicar la dirección del flujo libre.

Una flecha de doble punta ( ) es suficiente para indicar que el flujo puede ir en cualquier dirección.

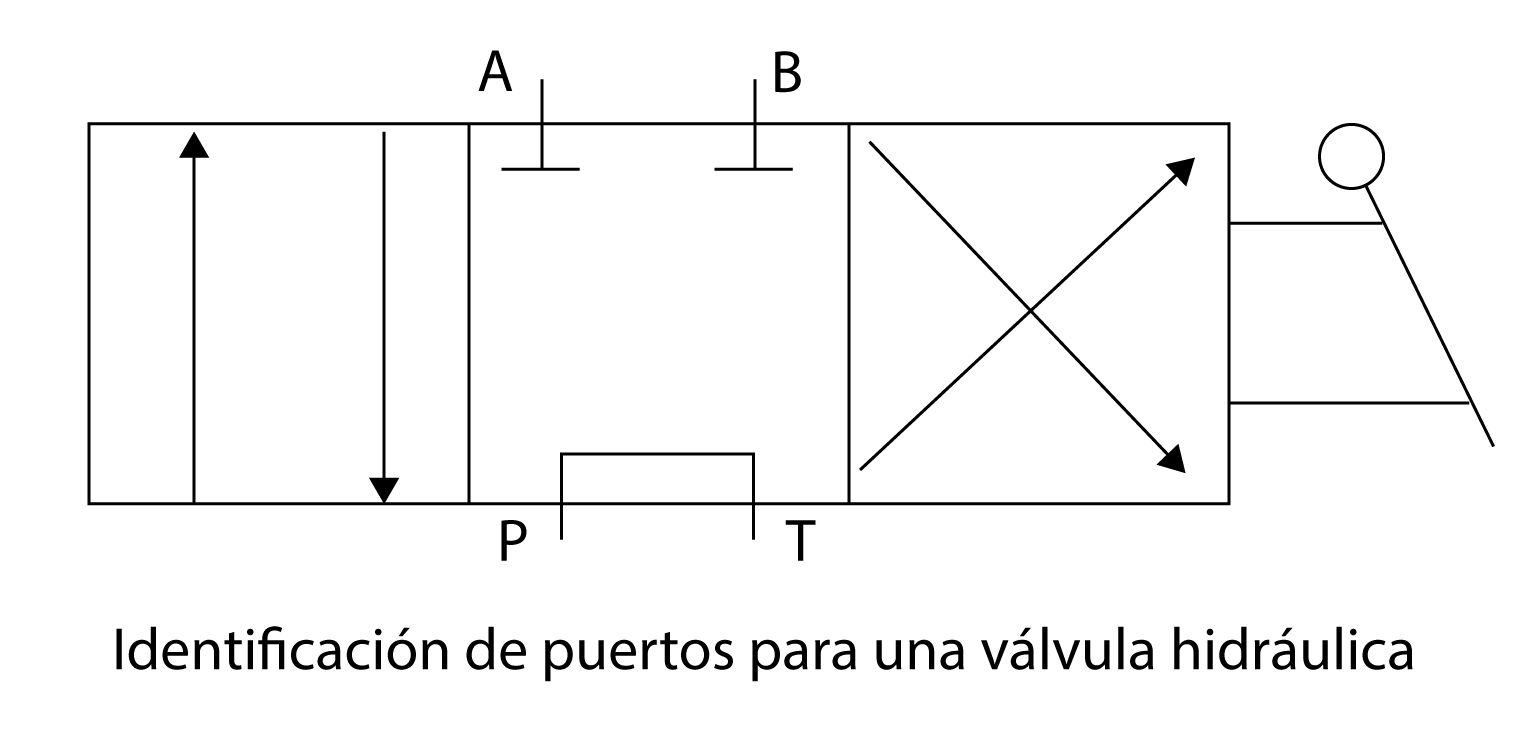

Identificación de puertos para una válvula hidráulica | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Identificación de puertos para una válvula hidráulica | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Identificación de puertos

Deja una respuesta

La identificación de puertos es aplicable para válvulas de aire, agua o aceite, excepto donde se especifique.

A & B – Puertos de cilindro o salida en válvulas que no tienen más de dos puertos.

K1, K2, K3 etc. – Para puertos de salida en válvulas que tienen tres o más puertos.

CA, CB, C1 etc. – Identifica los puertos piloto en válvulas de aire usadas para mover al carrete.

D – Puerto de drene (no depósito) en la una válvula hidráulica.

E – Escape a la atmósfera en válvulas de aire.

F – Puerto de flujo controlado o válvula de control de flujo.

P – Entrada de presión en todas las válvulas.

T – Retorno al depósito en una válvula hidráulica.

VA, VB, V1  etc. Identifica a un puerto de venteo para posicionar a un carrete como lo sería en una válvula de botón de purga. La última letra indica el puerto de salida que se presuriza cuando el puerto es venteado.

XA, XB, X1, YA, YB, Y1 etc. – Las letras X y Y no son estándar. Se debe consultar con el fabricante.

1, 2, 3 etc. – Números pueden ser utilizados para identificar puertos que no tienen otra identificación.

Identificación de puertos para válvulas

Deja una respuesta

Para evitar cometer errores en la tubería, las identificaciones de puertos en válvulas hidráulicas y de aire deben ser entendidas. Estas identificaciones están generalmente estampadas en el cuerpo de la válvula cerca del puerto identificado. Las identificaciones depuertos han sido estándar hasta cierto punto por muchos años, pero algunas identificaciones son muy ambigüas como la letra X o Y que pueden ser utilizadas en varios tipos de puertos. Estas han sido utilizadas por los fabricantes para designaciones específicas, por lo tanto pudiera ser necesario revisar la información del fabricante en identificaciones que no son claras.

Las válvulas simples tienen una salida y una entrada. En algunas válvulas cualquiera de los dos puertos puede ser usado como entrada, pero generalmente tienen una entrada preferida o asignada y a menos que la válvula sea correctamente conectada, pudiera no funcionar correctamente. Válvulas más complejas tienen muchos puertos, y en estas válvulas la identificación correcta de los puertos se vuelve importante.

Algunas válvulas tiene pasajes internos que no pueden ser tapados o destapados de acuerdo a como se va a utilizar la válvula.

Fórmulas para fuerza fluida 2

Deja una respuesta

Velocidad de viaje del pistón de un cilindro hidráulico:

S = CIM ÷ A, donde:

S es la velocidad de viaje del pistón, pulgadas por minuto , CIM es el flujo de aceite dentro del cilindroen pulgadas cúbicas por minuto, A es el área del pistón en pulgadas cuadradas.



Empuje o fuerza de un cilindro hidráulico o de aire:

T = A x PSI, donde:

T es el empuje en libras, A es el área de «red» del pistón en pulgadas cuadradas, PSI es la presióno del indicador en el circuito fluido.



Fuerza para perforar o cortar placas metálicas:

F = p x T x PSI, donde:

F es la carga lateral, en libras, contra la flecha; R es el radio de distancia, en la polea de la flecha de la bomba; HP es la fuerza conducente aplicada a la flecha.



Carga lateral en una bomba o motor:

F = (HP x 63024) ÷ (RPM x R), donde:

F es la carga lateral, en libras contra la flecha; R es el radio de distancia, en la polea de la flecha de la bomba; HP es la fuerza conducente aplicada a la flecha.



Fuerza efectiva de un cilindro trabajando ángulo a la dirección de viaje de la fuerza:

F = T x sin A, donde:

T es el empuje total del cilindro, en libras, F es la parte del empuje que es efectiva, en libras, A es el ángulo menor, en grados, entre el eje del cilindro y la dirección de la carga.



Fórmulas para fuerza fluida 1

Deja una respuesta

Relaciones de torque y caballos de fuerza:

T = HP X 5252 ÷ RPM

HP = T X RPM ÷ 5252, donde:

Los valores de torque debn ser en libras



Caballos de fuerza (fuerza fluida) hidráulicos.

HP = PSI X GPM ÷1714, donde:

PSI es la presión indicador en el sistema en libras por pulgada cuadrada, GPM es flujo en galones por minuto.



Velocidad de flujo de aceite por un tubo o abertura:

V = GPM X 0.3208 ÷ Donde:

V es la velocidad del aceite en pies por segundo, GPM es el flujo en galones por minuto, A el área interior de un tubo en pulgadas cuadradas.



Ley de Charles del comportamiento de gases:

T1 V2 = T2V1, o T1P2 = T2P1, donde:

T1, T2, y V1 son temperatura inicial, presión y volumen,

y T2, P2 y V2 son valores finales.



Ley de Boyle del comportamiento de gases:

P1 V1 = P2 V2, donde:

P1 y V1 son la presión y volumen inicial, P2 y V2 son valores finales de presión y volumen.



Fórmula para círculos:

Área = pi x r2 o pi x d2 ÷ 4

Circunferencia = 2 pi x r o pi x d, donde:

r es el radio del círculo, d es el diámetro del círculo;

pi es 3.14



Equivalente en calor de la fuerza fluida:

BTU por hora = PSI x GPM x 1 1/2

Abreviaciones comúnmente usadas en el trabajo de fuerza fluida 2

Deja una respuesta

int – interno

ipm – pulgadas por minuto

ips – pulgadas por segundo

lb – libra

max – máximo

min – mínimo

mtd – montado

N. C. – normalmente cerrado

N. O. normalmente abierto

NPT rosca de tubo nacional

NPTF rosca de tubo sello seco

oc – centro abierto

oz – onza

P.O. operada por piloto

pres – presión

PSI – libras / pulgada cuadrada

PSIA – psi absoluta

PSIG – psi indicador

pt – pinta

qt – cuarto

r – radio

rms – raíz cuadrada

rps – revoluciones por segundo

scfm – pies cúbicos estándar/min

Smls – sin costura (soldadura)

sol – solenoide

sq. in – pulgadas cuadradas

SSU – segundos univ. Saybolt

SUS – Saybolt segundos univ.

μ – micrómetro o micrones

T – torque o presión

vac – vacío

VI – índice de viscosidad

visc – viscosidad

Abreviaciones comúnmente usadas en el trabajo de fuerza fluida 1

Deja una respuesta

abs – absoluta (como en PSIA)

A.C. – corriente alterna

BHN – Número en dureza Brinell

BTU – Unidad térmica británica

C – Grados centígrados

cc – centros cerrados

ccw – giro contra reloj

cfm – pies cúbicos por minuto

cfs – pies cúbicos por segundo

cir – pulgadas cúbicas por revolución

cim – pulgadas cúbicas por minuto

com – común

cpm – ciclos por minuto

cps – ciclos por segundo

cu in/rev – pulgadas cúbicas por revolución

cw – giro al reloj

cyl – cilindro

dia – diámetro

ext – externo

F – grados Fahrenheit

fl – fluido

fpm – pies por minuto

ft – pie

ft-lb – libra pie

gal – galón

gpm – galones por minuto

Hg – mercurio

HP – caballos de fuerza

Hz – Hertz

ID – diámetro interior

in – pulgada

in-lb – libra pulgada

Medidas aproximadas

Deja una respuesta

1 Pinta = 2 tazas = 16 onzas de fluido = 1 Libra

1 Pinta = 96 cucharaditas = 32 cucharas = 16 onzas de fluido

1 Cuarto = 4 copas = 2 Pintas = 32 onzas de fluido = 2 libras

1 Cuarto = 192 cucharaditas = 64 cucharas = 32 onzas de fluido

1 Galón = 16 tazas = 4 cuartos = 8 pintas

1 Galón = 768 cucharaditas = 256 cucharas = 128 onzas de fluido

1 Galón = 231 pulgadas cúbicas = 76,800 gotas

1 Taza = 16 cucharas = 48 cucharaditas

1 Cuchara  = 3 cucharaditas

2 Cucharas = 1 onza fluida

1 Onza fluida = 660 gotas de aceite hidráulico

1 Pulgada cúbica = 330 gotas

Medidas equivalentes

Deja una respuesta

1 Galón U.S.

231 Pulgadas cúbicas

4 cuartos, o 8 pintas

8.334 Libras

3.78 Litros



1 Galón imperial

1.2 Galón U.S.



1 Litro

.2642 Galón U.S.



1 Pie cúbico

7.48 Galones

1728 Pulgadas cúbicas



1 Pie cúbico de agua pesa 62.4 Libras



1 Bar* (a nivel del mar) Apróximadamente disminuye 1/2 PSI cada 1000 pies de altitud

14.51 PSI (aproximadamente 1 atmósfera)

33.8 Pies de columna de agua

42 Pies de columna de aceite

29.92″ Hg



1 Caballo de fuerza

33,000 Libras pie por minuto

550 Libras pie por segundo

42.4 BTU por minuto

2545 BTU por hora

746 Watts, 0 .746 Kilowatts



1 PSIG

2.0416″ HG

27.71 Agua



1 Pie de columna de agua = 0.433 PSI



1 Pie de columna de aceite = 0.390 PSI



1″ HG

0.491 PSI

1.132 Pies de agua



1 Barril de aceite = 42 Galones



1 Micro – metro

1 millonésimo de un metro (micrón)

1 milésimo de un centímetro

0.00004 de pulgada



25 micrómetros = 0.001 de pulgada



Definiciones de fuerza fluida 3

Deja una respuesta

Motor lineal: Algunos fabricantes de cilindros utilizan este término para cilindros.

Orificio: Un pasaje restringido en un sistema de fuerza fluida, generalmente un agujero pequeño taladrado con el propósito de restringir un flujo.

Presión: Fuerza por unidad de área, generalmente expresada en libras por pulgada cuadrada en el sistema U.S. de unidades.

Presión absoluta: La suma de presión atmosférica más la presión del indicador.

Presión de indicador: Diferencial de presión sobre o menor a la presión atmsoférica.

Presión de retorno: La presión encontrada en el retorno de un sistema de fuerza fluida.

Presión diferencial: La diferencia de presión entre dos puntos de un sistema a un componente.

Presión de sistema: La presión que sobrepasa la resistencia total del sistema. Incluye todas las pérdidas y el trabajo útil.

Puerto: Una terminación interna o externa de un pasaja en un componente.

Roscas para tubo de sello en seco: Roscas para tubo cónicas en las cuales la acción de sellado es una función de la interferencia de la raíz y de la cresta de la rosca.

Sistema de fuerza fluida: Un sistema que transmite y controla fuerza con el uso de fluidos presurizados dentro de un circuito cerrado.

Unidad de fuerza hidráulica: Una combinación de componentes para facilitar el almacenaje y acondicionamiento del fluido, el envío de fluido bajo condiciones de presión controlada y flujo al puerto de descarga de la bomba, incluyendo los controles de presión máxima y mecanismos sensores cuando se requieran. Los componentes de circuito, aún que algunas veces se instalan en el depósito, no son considerados como parte de la unidad de fuerza fluida.

Viscosidad: Una medida de la fricción interna o la resistencia de un fluido a fluir.

Viscosidad SSU o SUS: La viscosidad expresada en Saybolt Universal Seconds, lo cual es el tiempo, en segundos que toma a 60 centímetros cúbicos de aceite el fluir a través de un orificio estándar a una cierta temperatura.

Índice de viscosidad: Una medida del cambio de viscosidad al cambiar la temperatura comparada con otros fluidos.

Definiciones de fuerza fluida 2

Deja una respuesta

Cilindro de simple acción: Un cilindro en el cual la fuerza fluida puede ser aplicada al elemento móvile en una sola dirección.

Cilindro de ariete: Un cilindro en el cual el elemento móvil tiene la misma área seccional cruzada que el perno del pistón.

Cilindro de doble perno: Un cilindro con un solo pistón y un perno extendido de cada extremo.

Cilindro de perno sencillo: Un cilindro con un perno del pistón extendido en un extremo.

Colador: Un componente a través del cual el fluido pasado para separar sólidos en suspensión. Un colador es generalmente de 40 micrones o más, mientras que un filtro es de 40 micrones o menos.

Compresor: Un mecanismo que hace que un gas fluya contra una presión. Convierte energía mecánica a energía fluida o fuerza fluida.

Filtro: Un mecanismo por el cual se hace pasar un fluido para separar la materia en suspensión.

Fluido resistente al fuego: Un fluido que es resistente a la ignición y muestra poca tendencia a propagar la flama.

Flujo laminar: Una situación de flujo en la cual el movimiento ocurre como un movimiento de una capa de fluido sobre otra.

Flujo turbulento: Una situación del flujo en la cual las partículas del fluido se mueven de manera errática.

Fuerza fluida: Energía transmitida y controlada por el uso de fluido presurizado.

Hidráulica: La ciencia de la energía relacionada al flujo y la presión de líquidos.

Intercambiador de calor: Un  mecanismo que transfiere calor a través de unas paredes conductoras de un fluido a otro.

Ley de Boyle: Las presión absoluta de un cuerpo de gas confinado varía inversamente a su volumen siempre y cuando su temperatura se mantenga constante.

Ley de Charles: El volumen de un cuerpo de gas varía directamente con su temperatura absoluta siempre y cuando su presión se mantenga constante. O, la presión de un gas varía directamente con su temperatura absoluta siempre y cuando su volumen se mantenga constante.

Ley de Pascal: Una presión aplicada a un líquido confinado en reposo es transmitida con igual intensidad a través del fluido.

Motor: Un mecanismo el cual convierte fuerza fluida a fuerza mecánica. generalmente da torque y movimiento rotatorio a una flecha.

Motor de desplazamiento fijo: Un motor en el cual el desplazamiento por ciclo no puede ser cambiado.

Motor rotatorio: Un motor que tiene una flecha capaz de girar contínuamente.

Definiciones de fuerza fluida 1

Deja una respuesta

Aquí se muestran algunas definiciones de fuerza fluida:

Acumulador: Un contenedor en el cual se almacena líquido bajo presión como una fuente de suplemento de fuerza fluida

Aire comprimido: Aire a cualquier presión, solo que debido a condiciones atmosféricas en un determinado lugar.

Aire estándar: Aire a una temperatura de 60°F. A una presión de 14.7 libras por pulgada cuadrada absoluta y una humedad relativa de 36% (0.075 Libras/pie cuadrado).

Anular: Una sección en forma de anillo, usada comúnmente para marcar la sección cruzada del extremo del perno de un cilindro de fuerza fluida, siendo el diámetro del cilindro el diámetro exteriro de esta figura y el perno el diámetro interior del anillo.

Bomba: Un mecanismo que hace que el líquido fluya contra una presión. Convierte energía mecánica a energía fluida.

Bomba de mano: Una bomba operada un movimiento a la vez por el esfuerzo manual del operador.

Bomba de desplazamiento fijo: Una bomba en la cual el desplazamiento por ciclo no puede ser cambiado.

Bomba de desplazamiento variable: Una bomba en la cual el desplazamiento por ciclo puede ser cambiado

Bomba de engranes: Una bomba que tiene dos o más engranes conectados entre si encerrados en una carcaza.

Bomba de pistón axial: Una bomba que tiene pistones múltiples dispuestos radialmente al eje de la flecha, actuados por  un elemento excéntrico.

Bomba de pistón radial: Una bomba que tiene pistones múltiples dispuestos radialmente al eje de la flecha, actuados por un elemento excéntrico.

Bomba de paletas: Una bomba que tiene paletas raidales múltiples dentro de un rotor de soporte.

Cavitación: Una condición gaseosa en una corriente de líquido tal como es la entrada de una bomba hidráulica.

Cabezal: La altura de una columna o cuerpo de fluido sobre un punto dado expresado en unidades lineales. Es comúnmente utilizado para indicar la presión del indicador. La presión es igual a la altura por la densidad o gravedad específica del fluido.

Cabezal de succión: La distancia desde la superficie de la fuente de alimentación a la superficie de descarga libre.

Ciclo: Una operación completa que consiste de varias fases iniciando y terminando en una posición neutral. Por ejemplo el ciclo de un cilindro consiste de un movimiento hacia adelante y un movimiento hacia atrás.

Cilindro: Un mecanismo que convierte fuerza fluida o potencia a una fuerza mecánica lineal. Consiste generalmente de un elemento móvil tal como un pistón y un perno operando dentro de un espacio cilíndrico, encerrado con dos tapas en los extremos.

Cilindro de doble acción: Un cilindro en el cual la fuerza fluida puede ser aplicada al elemento móvil en ambas direcciones.

Componentes para hidráulico y aire 2

Deja una respuesta
Línea para componentes |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Línea para componentes | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Línea de drenaje y de piloto |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Línea de drenaje y de piloto | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Líneas cruzadas y líneas conectadas|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Líneas cruzadas y líneas conectadas| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Flujo de líquido |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Flujo de líquido | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Flujo de aire o gas |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Flujo de aire o gas | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Indicador de presión |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Indicador de presión | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Silenciador de aire |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Silenciador de aire | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de cierre|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de cierre| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Cierre manual |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Cierre manual | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Componentes para hidráulico y aire 1

Deja una respuesta
Unidad trío para aire  |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Unidad trío para aire | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Filtro para aire o aceite  |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Filtro para aire o aceite | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula reductora | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula reductora | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Lubricador para linea de aire |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Lubricador para linea de aire | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Lubricador con drene |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Lubricador con drene | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Filtro para aire con drene |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Filtro para aire con drene | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Intercambiador de calor |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Intercambiador de calor | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Acumulador |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Acumulador | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de retención |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de retención | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto para abrir válvula |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto para abrir válvula | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto para cerrar válvula |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto para cerrar válvula | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Símbolos gráficos para diagramas de fuerza fluida

Deja una respuesta

Válvulas de control de presión

Piloto interno, drenaje interno |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto interno, drenaje interno | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto vent. intero, drenaje interno |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto vent. intero, drenaje interno | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto interno, drenaje interno|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto interno, drenaje interno| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Con retención en retorno |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Con retención en retorno| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula reductora |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula reductora | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Símbolos gráficos para diagramas de fuerza fluida

Deja una respuesta

Válvulas de control de flujo

Orificio fijo |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Orificio fijo | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Orificio fijo |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de aguja| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de aguja P.C. |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de aguja P.C. | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de control de flujo |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Válvula de control de flujo | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Control de flujo P.C. |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Control de flujo P.C. | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Símbolos gráficos para diagramas de fuerza fluida

Deja una respuesta

Actuadores de válvula

Operada por solenoide|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por solenoide| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Retorno por resorte |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Retorno por resorte | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Control servo |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Control servo | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto y solenoide |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Piloto y solenoide | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Detent, 3 posiciones|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Detent, 3 posiciones| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Botón de palma|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Botón de palma| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Propósito general |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Propósito general | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Palanca manual |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Palanca manual | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por pie |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por pie | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por leva |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por leva | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por piloto |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Operada por piloto | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Botón de purga|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Botón de purga| Aceros y Sistemas Hidráulicos de México S.A. de C.V.



Símbolos gráficos para diagramas de fuerza fluida

Deja una respuesta
Desplazamiento fijo, 1 rotación| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Desplazamiento fijo, 1 rotación| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Desplazamiento fijo bidireccional | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Desplazamiento fijo bidireccional | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Desplazamiento variable 1 rotación |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Desplazamiento variable 1 rotación | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Sobre centros, presión compensada |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Sobre centros, presión compensada | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Oscilador de revoluciones parcial|  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Oscilador de revoluciones parcial| Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Motor eléctrico |  Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Motor eléctrico | Aceros y Sistemas Hidráulicos de México S.A. de C.V.
