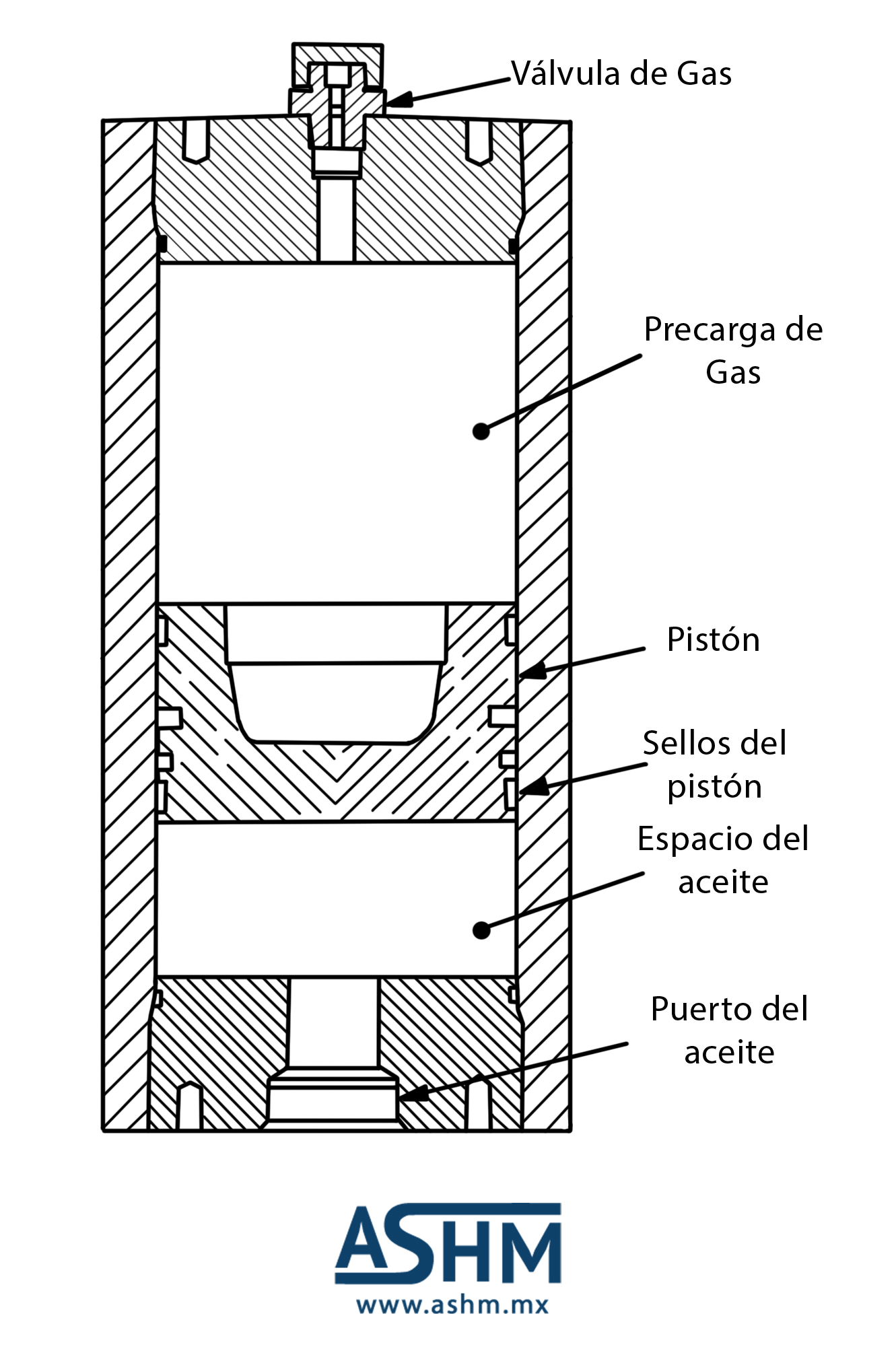

Acumulador de pistón

Se construye como un cilindro hidráulico, excepto que no tiene perno de pistón. El pistón está sellado con un par de anillos-O, con el espacio entre los anillos venteado al lado del aceite. El pistón evita que el gas nitrógeno se disuelva en el aceite. En un extremo tiene una válvula de gas y en el otro extremo tiene una entrada de aceite. Ya que el acumulador se ha cargado con nitrógeno a alta presión, el puerto de gas se cierra y la botella de nitrógeno se remueve. Estos acumuladores están disponibles en tamaños desde una fracción de galón hasta veinte galones de capacidad. Se pueden conectar varios acumuladores en paralelo para obtener una mayor capacidad.

Acumulador de vejiga | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

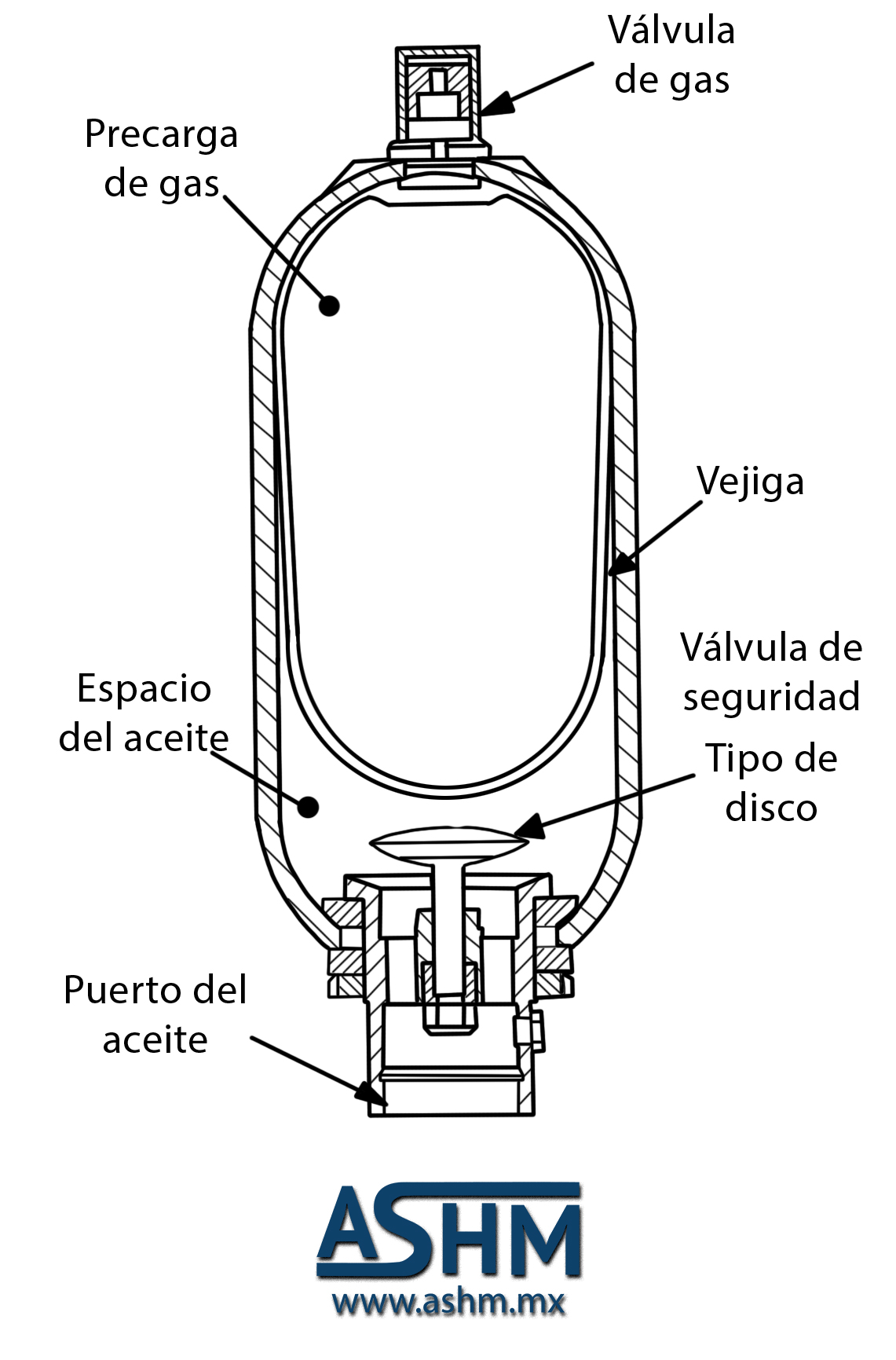

Acumulador de vejiga

Una bolsa de hule sintético separa la carga de nitrógeno del aceite hidráulico. El rango usual de presión máxima es de 3,000 PSI y la precarga cerca de 1,500 PSI. Si todo el aceite es descargado una válvula de seguridad tipo disco en la boca del puerto del aceite es empujada hasta cerrar por la bolsa para que no haya extrusión.
