Cilindro Trabajando En Ángulo Con La Carga | ASHM, Aceros y Sistemas Hidráulicos de México S.A. de C.V.
Si la carga que se quiere levantar o mover de un cilindro no está en la misma línea del pistón del cilindro, solamente una parte de la fuerza total del cilindro será efectiva.
En la imagen de arriba el cilindro está girando una palanca. La fuerza del cilindro va cambiando según el ángulo al que esté la palanca relativo al eje del cilindro. En la tabla de abajo se muestran los factores de potencia según el ángulo en grados.
| Ángulo Grados | Factor de Potencia |
|---|---|
| 10º | 0.174 |
| 20º | 0.342 |
| 30º | 0.500 |
| 40º | 0.643 |
| 50º | 0.766 |
| 60º | 0.867 |
| 70º | 0.940 |
| 80º | 0.985 |
| 90º | 1.000 |
Ejemplo: Un cilindro de 3″ que va a trabajar a 100 PSIG de presión va a producir 707 lbs. de fuerza en su eje. Pero si el perno del pistón de este cilindro va a trabajar a 50º, utilizando la tabla de arriba podemos calcular su fuerza total en ese ángulo, la cual será de (707 x .766) = 541 lbs.

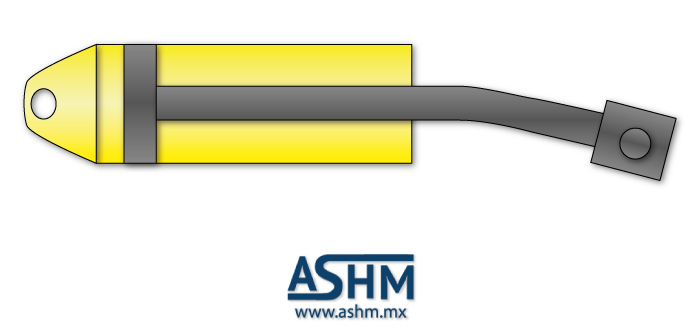

Cilindro Con Perno De Pistón Vencido
Si el ángulo de trabajo produce demasiado esfuerzo para el perno del pistón del cilindro, éste puede llegar a vencerse como se muestra en la imagen de abajo.
