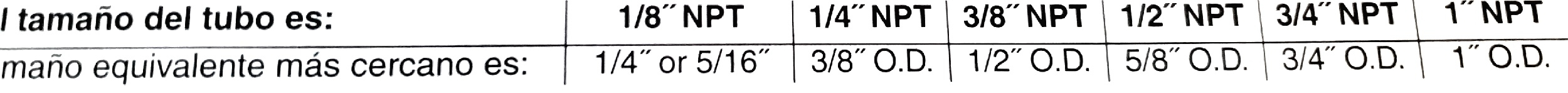

El tubo de cobre se recomienda para instalaciones en sistemas de aire de mediana presión, pero no se recomienda para uso en sistemas hidráulicos. Esta tabla muestra el tamaño de tubería que se debe utilizar para conectarlo a componentes que tienen rosca NPTF en los puertos. Por ejemplo, si el tamaño del agujero del puerto es de 1/4″ NPTF, el tubo que se utilice debe ser de 3/8″ de D.E. para mantener la capacidad total de flujo, generalmente se utilizan conectores de bronce o de latón para instalaciones permanentes. El ángulo de avellanado de 45 grados es el más utilizado contra el de 37 grados JIC que se utiliza comúnmente para tubería hidráulica. Las conexiones de tipo ferrule o los conectores de plástico no son recomendables para instalaciones permanentes.

Equivalencias de capacidad de flujo | Aceros y Sistemas Hidráulicos de México S.A. de C.V.

Equivalencias en tamaños de tubos y tubería a manguera

La manguera no está estándar de la misma manera que el tubo y la tubería. Hay una variación muy grande en dimensiones, rangos de presión y disponibilidad entre los fabricantes.

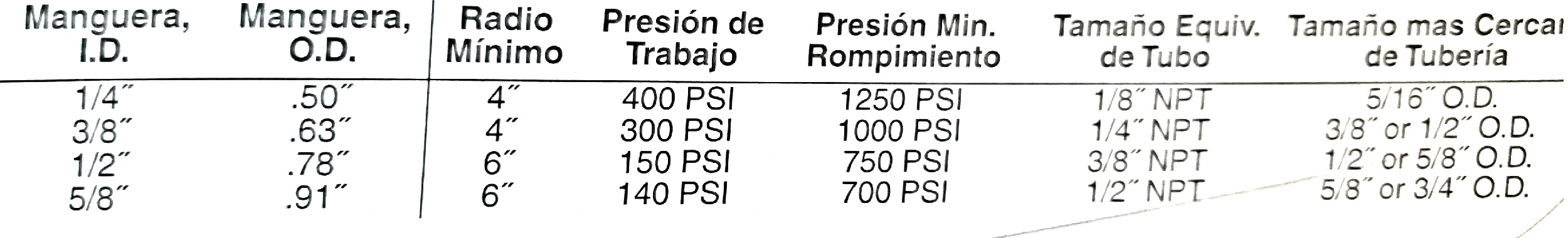

La manguera es especificada por su diámetro interior, su longitud total es de conector a conector, se especifica el tamaño y tipo de conectores, el rango de presión y la composición y el rango de la temperatura. Esta tabla está limitada a mostrar las características de una de las marcas más populares de manguera de baja presión y de diámetro pequeño. Nuestro espacio no nos permite listar la amplia variedad de tamaños y tipos disponibles. Consulte los catálogos de los fabricantes de mangueras.

Equivalencias de tamaños de tubo y tubería – a Manguera | Aceros y Sistemas Hidráulicos de México S.A. de C.V.
