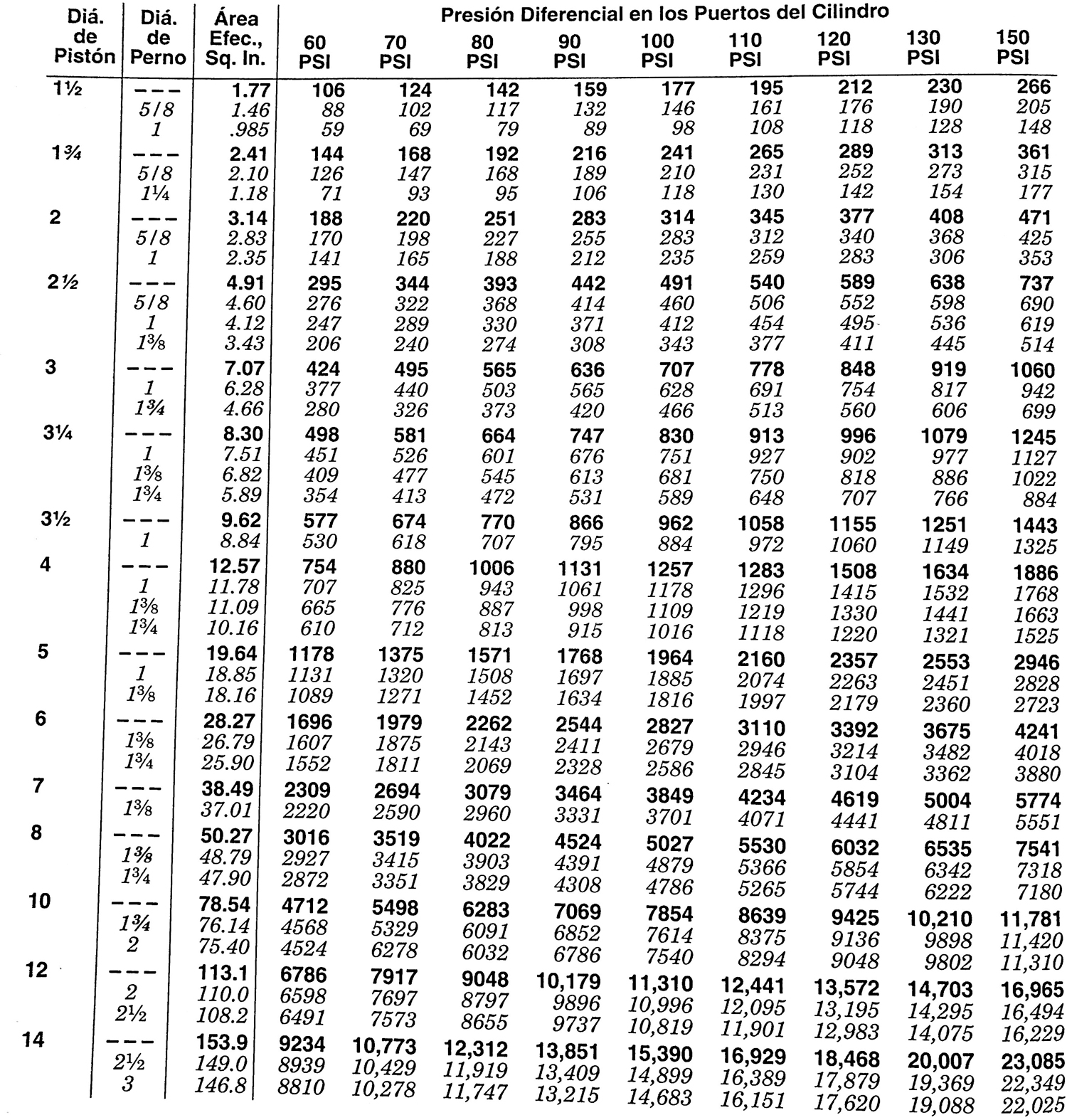

Las líneas con letra negrita muestran la fuerza de extensión en libras, las líneas en letra itálica muestran la fuerza de retracción, en libras con diferentes diámetros de perno. Los valores de fuerza son teóricos; se debe permitir al menos el 5% por pérdidas de fricción. Los valores de presión en la parte superior de la tabla son diferenciales de presión sobre los puertos de los cilindros, no los valores de presión de aire en la línea debido a la línea de escape a la atmósfera.

Presión diferencial en los puertos del cilindro | Aceros y Sistemas Hidráulicos de México S.A. de C.V.
